مقدمه

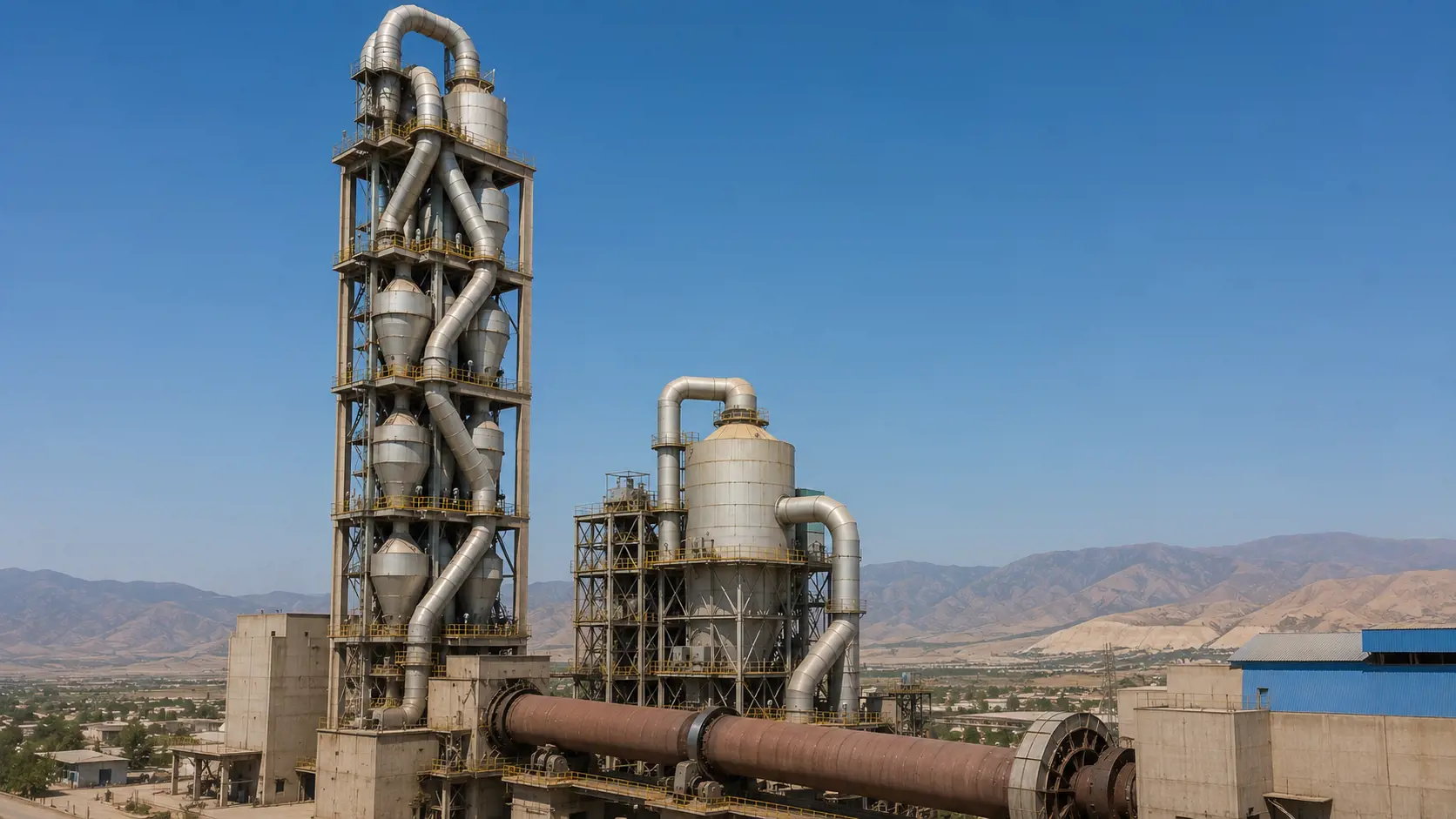

کلساینر یکی از مهمترین بخشهای سیستم پیشگرمکن در کارخانه سیمان است؛ زیرا بخش عمده کلسیناسیون مواد خام پیش از ورود خوراک به کوره در این ناحیه انجام میشود. در یک سیستم پایدار، حدود ۸۵ تا ۹۵ درصد تجزیه کربنات کلسیم میتواند پیش از ورود مواد به منطقه پخت انجام شود.
رفتار حرارتی مواد در کلساینر تنها به افزایش دما محدود نمیشود. در این ناحیه، احتراق سوخت، انتقال سریع حرارت، تبادل جرم و واکنشهای شیمیایی گرماگیر بهصورت همزمان اتفاق میافتند. به همین دلیل تغییر در دما، اکسیژن، زمان ماند، اختلاط سوخت و مواد یا شرایط گاز میتواند مستقیماً بر میزان کلسیناسیون و پایداری کوره اثر بگذارد.
در این مقاله، رفتار حرارتی مواد در کلساینر از دیدگاه فرایندی بررسی میشود؛ از شرایط فیزیکی و ترمودینامیکی و نحوه انتقال حرارت گرفته تا واکنش کلسیناسیون، اثر فشار جزئی CO₂، مکانیزم سینتیکی، تغییرات ریزساختاری، رفتار آیرودینامیکی، مواد برگشتی، ترکیبات قلیایی و گوگرد و در نهایت عوامل مؤثر بر تشکیل NOx.
کلساینر چیست و چه نقشی در فرایند پخت سیمان دارد؟
کلساینر بخش مهمی از سیستم پیشگرمکن است که در آن بخش قابلتوجهی از کلسیناسیون مواد خام پیش از ورود به کوره انجام میشود. در این ناحیه، مواد خام در جریان گاز داغ معلق شده و همزمان با احتراق سوخت، انرژی لازم برای انجام واکنشهای گرماگیر را دریافت میکنند.
در سیستمهای دارای کلساینر، بخشی از سوخت بهجای تمرکز کامل در منطقه پخت، در پیشگرمکن و پیش از ورود مواد به کوره مصرف میشود. به این ترتیب بار حرارتی منطقه پخت کاهش یافته و ظرفیت سیستم کوره افزایش پیدا میکند.
چرا استفاده از کلساینر در کورههای سیمان اهمیت دارد؟
در کورههای بدون کلساینر، بخش عمده سوخت در منطقه پخت مصرف میشود. در نتیجه بار حرارتی و حداکثر دمای منطقه پخت افزایش پیدا میکند و این وضعیت میتواند عمر نسوز را کاهش داده و پایداری بهرهبرداری کوره را دشوارتر کند.
همچنین انتقال حرارت موردنیاز از منطقه پخت به سمت عقب کوره و پایین پیشگرمکن باعث افزایش اتلاف حرارتی از پوسته کوره و بدنه پیشگرمکن میشود. افزایش بیش از حد سرعت گاز در قسمت عقب کوره نیز یکی از محدودیتهای مهم در افزایش ظرفیت است.
معایب کورههای بدون کلساینر
- محدودیت انتقال ظرفیت به دلیل افزایش سرعت گاز در قسمت عقب کوره
- افزایش بار حرارتی منطقه پخت
- افزایش اتلاف حرارت از پوسته کوره و بدنه پیشگرمکن
- افزایش فشار حرارتی واردشده به نسوز منطقه پخت
- محدود شدن ظرفیت طراحی کورههای قدیمی
مزایای استفاده از کلساینر
با انتقال بخشی از مصرف سوخت به پیشگرمکن و انجام کلسیناسیون پیش از ورود مواد به کوره، میتوان بار حرارتی منطقه پخت را کاهش داد و ظرفیت تولید سیستم را افزایش داد.
یکی از مزایای مهم این آرایش، امکان طراحی کورههایی با ظرفیتهای بسیار بالاتر و همچنین افزایش ظرفیت کورههای موجود است. در عین حال، برای ظرفیت مشخص میتوان ابعاد کوره را کاهش داد.
| ردیف | مزیت | اثر فرایندی |
|---|---|---|
| 1 | افزایش ظرفیت کوره | امکان افزایش باردهی سیستم و طراحی خطوط با ظرفیت بالاتر |
| 2 | انتقال بخشی از سوخت به کلساینر | کاهش بار حرارتی منطقه پخت |
| 3 | کلسیناسیون پیش از ورود به کوره | کاهش بار واکنشهای اولیه در منطقه پخت |
| 4 | احتراق در دمای پایینتر | امکان استفاده از برخی سوختهای کمارزشتر |
| 5 | کاهش بار حرارتی نسوز | افزایش عمر مفید نسوز منطقه پخت |
| 6 | پایداری بیشتر فرایند | کنترل بهتر شرایط کلسیناسیون |
| 7 | کاهش شدت سیکل ترکیبات فرار | کاهش تمایل برخی ترکیبات به گردش داخلی |
| 8 | کاهش NOx | امکان استفاده از روشهای احتراق مرحلهای و شرایط مناسبتر احتراق |
| 9 | امکان استفاده از سوخت جایگزین | انعطافپذیری بیشتر در انتخاب سوخت |
انواع سیستمهای پیشگرمکن و کلساینر
پیشکلساینرها را میتوان بر اساس نحوه تأمین هوای احتراق، محل قرارگیری کلساینر و آرایش فرایندی سیستم طبقهبندی کرد.
تقسیمبندی بر اساس مسیر هوای احتراق
- در یک آرایش، هوای ثالث با گازهای خروجی کوره مخلوط شده و همراه جریان گاز وارد سیستم کلساینر میشود.
- در آرایش دیگر، هوای ثالث مستقیماً وارد کلساینر شده و گازهای خروجی کوره به محصولات کلساینر اضافه میشوند.
- در برخی سیستمها، هوای موردنیاز کلساینر مستقیماً از کوره تأمین میشود.
- برخی طراحیهای پیشرفته نیز با تغییر آرایش کلساینر، علاوه بر بهبود راندمان حرارتی، برای کاهش NOx طراحی شدهاند.
- در سیستمهای دارای دو شاخه پیشگرمکن موازی نیز ممکن است یک شاخه بدون کلساینر و یک شاخه مجهز به کلساینر وجود داشته باشد؛ در این حالت گازهای خروجی کوره و هوای ثالث در مسیرهای متفاوت مدیریت میشوند.
اجزای اصلی یک کلساینر
یک سیستم کلساینر برای انجام پایدار کلسیناسیون به سه عامل اصلی نیاز دارد: گرمای کافی، هوای مناسب برای احتراق و طراحی صحیح هندسی و فرایندی.
ابعاد، شکل، محل تزریق سوخت، مسیر جریان گاز و نحوه ورود مواد خام در طراحی پیشکلساینر نقش مهمی در کیفیت کلسیناسیون دارند.
مناطق اصلی یک کلساینر پنجمرحلهای
- محفظه اختلاط
- مخروط ناقص کلساینر
- منطقه احیا یا تجزیه سوخت
- منطقه باریک
- کلساینر دوم
- هودهای کلساینر
منطقه I؛ محفظه اختلاط
مواد خروجی از سیکلون پاییندست با سوخت و هوای ثالث گرم مخلوط میشوند. گرمای حاصل از احتراق و انرژی هوای ثالث باعث گرم شدن و معلق ماندن ذرات و حرکت آنها به سمت بالا میشود.
منطقه II؛ مخروط ناقص کلساینر
در این ناحیه، هوای ثالث وارد کلساینر میشود و شرایط اختلاط و احتراق را تحت تأثیر قرار میدهد.
منطقه III؛ منطقه احیا و تجزیه سوخت
در این بخش مراحل پایانی تجزیه سوخت و احتراق اولیه انجام میشود. شرایط این ناحیه میتواند بر تشکیل و کاهش ترکیبات NOx اثرگذار باشد.
منطقه IV؛ منطقه باریک
این بخش یکی از مهمترین نواحی کلساینر است. سطح مقطع در این قسمت کاهش پیدا میکند تا سرعت گاز افزایش یابد و از سقوط سریع ذرات جلوگیری شود.
منطقه V؛ کلساینر دوم
این قسمت برای تکمیل احتراق بقایای سوخت و ادامه فرایند کلسیناسیون مورد استفاده قرار میگیرد.
منطقه VI؛ هودهای کلساینر
هودهای کلساینر وظیفه انتقال مواد و گازهای داغ به سیکلون بعدی را بر عهده دارند. پس از ورود جریان به سیکلون، گازهای گرم به سمت بالا حرکت کرده و مواد کلسینهشده از مسیر لولههای تغذیه به سمت ورودی کوره هدایت میشوند.
شرایط فیزیکی و ترمودینامیکی داخل کلساینر
| ردیف | پارامتر | مقدار تقریبی |
|---|---|---|
| 1 | دمای گاز | ۸۶۰ تا ۹۱۰°C |
| 2 | دمای مواد | ۸۰۰ تا ۸۶۰°C |
| 3 | زمان ماند مواد | کمتر از ۳۰ ثانیه |
| 4 | نوع جریان | جریان معلق |
| 5 | شدت اختلاط | بسیار بالا |
| 6 | انتقال حرارت | سریع |
| 7 | سرعت گاز | حدود ۲۵ m/s |
کلساینر یک محیط جریان معلق با آشفتگی بالا است. ذرات مواد خام در جریان گاز داغ حرکت میکنند و به دلیل کوچک بودن اندازه ذرات و سطح تماس زیاد، انتقال حرارت بین گاز و جامد با سرعت بالایی انجام میشود.
احتراق سوخت در کلساینر
بخشی از سوخت سیستم در کلساینر تزریق میشود. بسته به طراحی و شرایط کارخانه، سوخت میتواند شامل گاز طبیعی، مازوت یا سوختهای جامد و جایگزین باشد.
هوای موردنیاز احتراق نیز تا حد قابلتوجهی از هوای ثالث تأمین میشود. هوای ثالث از کولر کلینکر با دمای بالا وارد کلساینر شده و علاوه بر تأمین اکسیژن احتراق، مقدار قابلتوجهی انرژی حرارتی نیز به سیستم وارد میکند.
انتقال حرارت در کلساینر
انتقال حرارت در کلساینر نتیجه همزمان احتراق سوخت، جریان گاز داغ و واکنشهای گرماگیر مواد خام است. به دلیل معلق بودن ذرات و شدت بالای اختلاط، سطح تماس بین گاز و جامد زیاد بوده و انتقال حرارت با سرعت بالایی انجام میشود.
برای عملکرد پایدار، انرژی آزادشده از احتراق باید بهصورت مؤثر به مواد منتقل شود؛ زیرا بخش مهمی از این انرژی برای انجام کلسیناسیون مصرف میشود.
واکنش اصلی کلسیناسیون CaCO₃
مهمترین واکنش حرارتی در کلساینر، تجزیه کربنات کلسیم و تشکیل اکسید کلسیم و دیاکسید کربن است:
CaCO₃ + Heat ⇌ CaO + CO₂
این واکنش گرماگیر است و برای انجام آن انرژی حرارتی قابلتوجهی موردنیاز است. انرژی موردنیاز واکنش در منابع مختلف به شرایط دما و فشار و مبنای محاسبه وابسته است؛ بنابراین عدد انرژی باید با مبنای مشخص آن استفاده شود.
کلسیناسیون یک واکنش تعادلی است. در صورت پایین آمدن دما یا افزایش فشار جزئی CO₂، شرایط تعادل برای تجزیه CaCO₃ نامطلوبتر میشود و سرعت یا میزان پیشرفت کلسیناسیون کاهش پیدا میکند.
اثر فشار جزئی CO₂ بر کلسیناسیون
دمای تعادل واکنش CaCO₃ با فشار جزئی CO₂ ارتباط مستقیم دارد. افزایش فشار جزئی CO₂ باعث افزایش دمای تعادل تجزیه میشود.
در سیستم پیشگرمکن و کلساینر، جریان شدید گاز باعث خروج سریع CO₂ تولیدشده از اطراف ذرات میشود. کاهش فشار جزئی CO₂ میتواند شرایط ترمودینامیکی را برای ادامه تجزیه CaCO₃ مساعدتر کند.
به همین دلیل کلسیناسیون در کلساینر میتواند در دماهایی پایینتر از دمای موردنیاز در شرایط تعادلی با فشار بالاتر CO₂ انجام شود.
توضیح ساده و مهندسی واکنش اصلی کلسیناسیون به صورت زیر است: CaCO₃ ⇌ CaO + CO₂ این واکنش برگشتپذیر است؛ یعنی همزمان که CaCO₃ تجزیه میشود و CO₂ آزاد میکند، در شرایط مناسب امکان تشکیل دوباره CaCO₃ نیز وجود دارد. نکته مهم این است که دمای لازم برای شروع و ادامه کلسیناسیون فقط به دما بستگی ندارد؛ فشار جزئی CO₂ نیز نقش تعیینکنندهای دارد. وقتی مقدار CO₂ در اطراف ذرات CaCO₃ زیاد باشد، واکنش تجزیه با مقاومت بیشتری روبهرو میشود. در این حالت برای اینکه تعادل به سمت تشکیل CaO و CO₂ جابهجا شود، باید دمای بالاتری فراهم شود. اما در کلساینر، گازهای داغ با سرعت نسبتاً زیاد در اطراف ذرات حرکت میکنند. CO₂ حاصل از تجزیه CaCO₃ بهسرعت از سطح ذرات دور شده و با جریان گاز از ناحیه واکنش خارج میشود. در نتیجه، فشار جزئی CO₂ در اطراف ذرات کاهش مییابد. با کاهش فشار جزئی CO₂، شرایط تعادلی واکنش به نفع ادامه تجزیه CaCO₃ تغییر میکند. بنابراین برای رسیدن به درجه مشخصی از کلسیناسیون، سیستم میتواند در دمایی پایینتر از دمای تعادل متناظر با فشار بالاتر CO₂ کار کند. به زبان ساده: CO₂ کمتر در اطراف ذره → تمایل بیشتر CaCO₃ به تجزیه → ادامه آسانتر کلسیناسیون
— محسن قربانیمکانیزم سینتیکی تجزیه CaCO₃
کلسیناسیون CaCO₃ را میتوان به سه مرحله اصلی تقسیم کرد.
انتقال حرارت از گاز داغ به سطح ذره
انجام واکنش شیمیایی در ناحیه مرزی بین فازهای واکنشدهنده و محصول
نفوذ CO₂ تولیدشده از لایه CaO تشکیلشده در اطراف هسته واکنشنداده
با افزایش ضخامت لایه CaO، مقاومت در برابر نفوذ افزایش پیدا میکند و در شرایط خاص، کنترل فرایند از واکنش شیمیایی به کنترل نفوذی تغییر میکند.
تغییرات ریزساختاری ذرات در هنگام کلسیناسیون
تجزیه CaCO₃ باعث تغییر قابلتوجه ساختار داخلی ذرات میشود. با خروج CO₂، منافذ جدید در ساختار ایجاد شده و تخلخل ذره افزایش پیدا میکند.
CaO تازه تشکیلشده معمولاً ساختاری متخلخلتر و واکنشپذیرتر از ماده اولیه دارد. این افزایش تخلخل و سطح ویژه، واکنشپذیری مواد را در مراحل بعدی فرایند پخت افزایش میدهد.
| ردیف | پارامتر | رفتار هنگام کلسیناسیون |
|---|---|---|
| 1 | تخلخل | افزایش |
| 2 | خروج CO₂ | افزایش حجم فضای خالی |
| 3 | سطح ویژه | افزایش |
| 4 | واکنشپذیری CaO | افزایش |
| 5 | استحکام ذره | کاهش نسبی |
واکنشهای جانبی در کلساینر
علاوه بر واکنش اصلی کلسیناسیون، در دماهای بالاتر و با پیشرفت فرایند، واکنشهای اولیه تشکیل فازهای کلینکر نیز میتوانند آغاز شوند.
- CaO + SiO₂ → C₂S
- CaO + Al₂O₃ → C₃A
- CaO + Al₂O₃ + Fe₂O₃ → C₄AF
این واکنشها در کلساینر معمولاً در مراحل اولیه تشکیل فازها قرار دارند و تکمیل واکنشها و تشکیل ساختار نهایی کلینکر عمدتاً در مناطق دمای بالاتر کوره انجام میشود.
رفتار آیرودینامیکی مواد در کلساینر
کلساینر معمولاً محیطی با اختلاط شدید و جریان آشفته دارد. ذرات مواد خام در جریان گاز معلق میشوند و همراه گاز حرکت میکنند.
سرعت بالای گاز و اختلاط شدید باعث افزایش تماس بین گاز و ذرات شده و انتقال حرارت را تسریع میکند. در عین حال، طراحی هندسی کلساینر باید بهگونهای باشد که زمان ماند و مسیر حرکت ذرات برای رسیدن به درصد مطلوب کلسیناسیون کافی باشد.
درصد کلسیناسیون مواد خروجی از کلساینر
در شرایط معمول یک سیستم پایدار، حدود ۸۵ تا ۹۵ درصد CaCO₃ میتواند پیش از ورود مواد به کوره تجزیه شده باشد. مقدار واقعی به طراحی سیستم، دما، زمان ماند، اختلاط، اندازه ذرات، فشار جزئی CO₂ و شرایط احتراق وابسته است.
مواد خروجی از کلساینر عمدتاً شامل CaO فعال، مقدار باقیمانده CaCO₃ و مراحل اولیه تشکیل فازهای سیلیکاتی و آلومیناتی هستند. این مواد سپس وارد کوره میشوند تا واکنشهای تشکیل کلینکر تکمیل شوند.
تغییر رفتار مکانیکی مواد پس از کلسیناسیون
کلسیناسیون علاوه بر تغییر ترکیب شیمیایی، رفتار فیزیکی و مکانیکی ذرات را نیز تغییر میدهد.
ذرات پس از خروج CO₂ متخلخلتر، شکنندهتر و واکنشپذیرتر میشوند. این تغییر ساختار باعث میشود واکنشهای بعدی تشکیل فازهای کلینکر در ورودی و طول کوره با سهولت بیشتری ادامه پیدا کنند.
محاسبه درصد کلسیناسیون
درصد کلسیناسیون را میتوان بر اساس تغییر افت وزنی نمونه قبل و بعد از فرایند محاسبه کرد. برای این منظور، مقدار LOI خوراک و مقدار LOI محصول با یکدیگر مقایسه میشوند.
E = (Fi − Pi) / Fi
در این رابطه، Fi بیانگر افت وزنی نمونه اولیه یا خوراک و Pi بیانگر افت وزنی نمونه موردنظر یا محصول است.
همچنین میتوان افت وزنی را بر مبنای LOI نمونهها تعریف کرد و با توجه به مبنای محاسبات آزمایشگاهی، درصد کلسیناسیون را محاسبه کرد.
اثر مواد برگشتی در کلساینر
مواد برگشتی و ترکیبات فرار میتوانند رفتار حرارتی و پایداری سیستم کلساینر را تحت تأثیر قرار دهند. یکی از مهمترین مسائل، گردش ترکیبات قلیایی، کلر و گوگرد بین نواحی مختلف پیشگرمکن، کلساینر و کوره است.
دمای کلساینر در محدودهای قرار دارد که میتواند با تبخیر، انتقال و چگالش مجدد برخی ترکیبات فرار همپوشانی داشته باشد. در نتیجه، ترکیبات فرار ممکن است در نواحی داغتر وارد فاز گاز شده و در نواحی سردتر دوباره چگالیده شوند.
اگر این چرخه بیش از حد تقویت شود، احتمال تشکیل رسوبات چسبنده و افزایش build-up در مسیر گاز و سطوح انتقالی بیشتر میشود.
رفتار ترکیبات قلیایی در کلساینر
ترکیبات قلیایی موجود در سیستم، بهویژه ترکیبات سدیم و پتاسیم، میتوانند تحت شرایط دمایی مناسب وارد چرخه تبخیر و چگالش شوند.
رفتار KCl و NaCl
بر اساس محتوای آموزشی ارائهشده، KCl و NaCl میتوانند در دماهای بالا وارد فاز بخار شوند و در نواحی سردتر سیستم چگالیده شوند.
در نتیجه، مسیر کلی چرخه میتواند بهصورت زیر باشد:
- تبخیر در ناحیه داغ کلساینر
- انتقال همراه گاز
- چگالش در سیکلونهای پایینتر
- رسوب روی دیوارهها
- بازگشت مجدد ترکیبات به مسیر فرایند
رفتار گوگرد در کلساینر
گوگرد در سیستم کلساینر میتواند به شکل ترکیبات مختلف اکسیدی حضور داشته باشد و با CaO تازه تشکیلشده واکنش دهد.
CaO + SO₃ → CaSO₄
تشکیل سولفات کلسیم و سایر ترکیبات سولفاته میتواند بر رفتار رسوبگذاری و چرخه ترکیبات فرار اثر بگذارد.
در دماهای بالا و در حضور ترکیبات مناسب، برخی فازهای سولفاته میتوانند رفتار چسبنده پیدا کنند و در صورت نامناسب بودن شرایط بهرهبرداری، در ایجاد build-up نقش داشته باشند.
زمان ماند مواد در پیشگرمکن
برای تحلیل رفتار مواد در پیشگرمکن، زمان ماند ذرات جامد یکی از پارامترهای مهم است. ذرات در سیکلونها حرکت چرخشی و در لولههای تغذیه و قسمتهای مخروطی حرکت رو به پایین دارند.
بنابراین زمان ماند کل را میتوان به دو بخش اصلی تقسیم کرد:
- زمان ماند ذرات در قسمت حلزونی و استوانهای سیکلون
- زمان ماند ذرات در لولههای تغذیه و بخشهای مخروطی
زمان ماند کل برابر مجموع زمانهای ماند در این بخشها خواهد بود.
زمان ماند کل برابر مجموع زمانهای ماند در این بخشها خواهد بود.
| ردیف | پارامتر | نماد |
|---|---|---|
| 1 | سرعت گاز در ورودی سیکلون | νg |
| 2 | تعداد چرخش گاز در سیکلون | m |
| 3 | قطر سیکلون | Dc |
| 4 | طول لوله تغذیه | Lp |
| 5 | سرعت متوسط ذرات جامد | νs |
| 6 | زمان ماند در سیکلون | tc |
| 7 | زمان ماند در لوله تغذیه و مخروط | tp |
بایپس گاز و ارتباط آن با سیستم پیشگرمکن
در برخی آرایشهای فرایندی، بخشی از گاز میتواند از مسیر اصلی پیشگرمکن منحرف شود. یکی از حالتهای مطرحشده در محتوای آموزشی، وجود مسیر بایپس گاز از سیکلون ۵ به سیکلون ۳ است.
وجود چنین مسیرهایی باید بر اساس طراحی واقعی کارخانه، شرایط فرایندی و هدف سیستم بایپس بررسی شود؛ زیرا مسیر گاز مستقیماً بر دما، فشار، زمان ماند و گردش ترکیبات فرار اثر میگذارد.
اکسیدهای نیتروژن NOx در سیستم کوره و کلساینر
اکسیدهای نیتروژن یا NOx از آلایندههای مهم مرتبط با فرایند احتراق در کوره و کلساینر هستند. مقدار تشکیل NOx به شرایط احتراق، دما، اکسیژن، زمان ماند و ترکیب سوخت و خوراک وابسته است.
یکی از عوامل اصلی افزایش NOx، افزایش دمای شعله است. افزایش زمان ماند گاز در دمای بالا و وجود اکسیژن اضافی نیز میتواند بر تشکیل NOx اثرگذار باشد.
عوامل مؤثر بر افزایش NOx
- افزایش دمای شعله
- افزایش زمان ماند گاز در دمای بالا
- افزایش درصد اکسیژن
- افزایش ترکیبات نیتروژندار سوخت
- یکی از مزایای بالقوه طراحی مناسب کلساینر، امکان استفاده از احتراق مرحلهای و مدیریت بهتر شرایط احتراق برای کاهش تشکیل NOx است.
ارتباط شرایط کلساینر با پایداری فرایند
عملکرد کلساینر نتیجه تعامل چند متغیر فرایندی است و نمیتوان تنها با یک پارامتر درباره وضعیت آن قضاوت کرد. دمای گاز، دمای مواد، اکسیژن، مقدار سوخت، هوای ثالث، زمان ماند، اختلاط، فشار و میزان کلسیناسیون همگی باید در کنار یکدیگر بررسی شوند.
| ردیف | پارامتر | اثر اصلی بر فرایند | پیامد انحراف |
|---|---|---|---|
| 1 | دمای کلساینر | کنترل سرعت و پیشرفت کلسیناسیون | دمای پایین: کلسیناسیون ناقص؛ دمای بالا: افزایش خطر چسبندگی و پخت |
| 2 | اکسیژن | تأمین شرایط احتراق | کمبود اکسیژن: احتراق ناقص؛ اکسیژن بیش از حد: افزایش اتلاف حرارتی و امکان افزایش NOx |
| 3 | زمان ماند | فرصت انجام واکنش | زمان کم: کاهش پیشرفت کلسیناسیون |
| 4 | اختلاط گاز و مواد | افزایش انتقال حرارت | اختلاط ضعیف: توزیع نامناسب دما و کلسیناسیون |
| 5 | سوخت | تأمین انرژی کلسیناسیون | سوخت ناکافی: افت دما و کلسیناسیون |
| 6 | هوای ثالث | تأمین اکسیژن و انرژی حرارتی | اختلال در تعادل حرارتی کلساینر |
| 7 | CO₂ | اثر مستقیم بر تعادل CaCO₃ | افزایش فشار جزئی CO₂: دشوارتر شدن تجزیه |
نکات عملی برای پایش رفتار حرارتی کلساینر
پایش کلساینر باید بر اساس روند تغییرات پارامترها انجام شود، نه صرفاً یک مقدار لحظهای. تغییر همزمان دما، اکسیژن، CO، فشار و میزان کلسیناسیون میتواند اطلاعات بسیار بیشتری درباره وضعیت واقعی احتراق و واکنش مواد ارائه دهد.
در زمان افزایش build-up، علاوه بر بررسی دما، باید گردش ترکیبات فرار، شرایط احتراق، میزان گوگرد و کلر، نوسان خوراک و وضعیت جریان گاز نیز بررسی شود.
اگر کلسیناسیون خروجی کاهش پیدا کند، بررسی تنها دمای کلساینر کافی نیست. اندازه ذرات، زمان ماند، اختلاط مواد و گاز، فشار جزئی CO₂ و میزان واقعی انرژی منتقلشده به مواد نیز باید بررسی شوند.
جمعبندی
کلساینر یکی از مهمترین نقاط فرایندی در سیستم پخت سیمان است؛ زیرا در آن احتراق سوخت، انتقال حرارت، جریان آشفته گاز و جامد و واکنش گرماگیر کلسیناسیون بهصورت همزمان اتفاق میافتند.
مهمترین واکنش این ناحیه، تجزیه CaCO₃ و تشکیل CaO و CO₂ است. پیشرفت این واکنش به دما، فشار جزئی CO₂، اندازه ذرات، انتقال حرارت، زمان ماند و کیفیت اختلاط وابسته است.
از طرف دیگر، رفتار کلساینر تنها با میزان کلسیناسیون سنجیده نمیشود. گردش ترکیبات قلیایی و گوگرد، تشکیل build-up، شرایط احتراق، میزان NOx و پایداری جریان گاز نیز باید همزمان مورد توجه قرار گیرند.
بنابراین برای بهرهبرداری پایدار، کلساینر باید بهعنوان یک سیستم یکپارچه حرارتی، شیمیایی و آیرودینامیکی دیده شود؛ سیستمی که تغییر هر یک از پارامترهای آن میتواند بر رفتار سایر بخشهای خط پخت اثر بگذارد.
