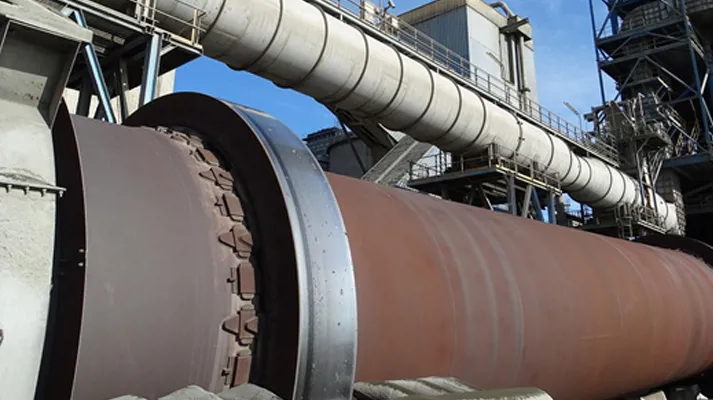

تحلیل پارامترهای مؤثر بر قابلیت پخت (Burnability) خوراک کوره سیمان
راهنمای کامل شاخصها، مدولهای کیفی و روابط تجربی برای بهینهسازی پخت کلینکر و کاهش مصرف انرژی حرارتی در کورههای سیمان
مقدمه: چرا قابلیت پخت اهمیت دارد؟
در فرایند تولید کلینکر سیمان پرتلند، کیفیت خوراک ورودی به کوره یکی از مهمترین عوامل تعیینکننده راندمان پخت است. این اهمیت از دو منظر قابل بررسی است: نخست آنکه کیفیت نهایی کلینکر مستقیماً به فرایند پخت مناسب وابسته است؛ دوم آنکه انتخاب روش پخت اقتصادی، هزینههای تولید و مخارج عملیاتی کارخانه را بهطور محسوسی کاهش میدهد.
قابلیت پخت (Burnability) را میتوان بهصورت یک تابع عمومی فرایندی بیان کرد که به متغیرهای ترمودینامیکی، زمانی، ترکیبی و فیزیکی مواد وابسته است:
B = f(T, t, C, P, S) تابع قابلیت پخت — بیانکننده میزان انتقال جرم اجزای تشکیلدهنده به داخل فاز کلینکر
تعریف پارامترهای تابع قابلیت پخت:
- T — دما
- t — زمان ماند در دمای پخت
- C — ترکیب شیمیایی مواد اولیه (یکنواختی)
- P — ویژگیهای فیزیکی مواد اولیه (دانهبندی، سطح ویژه)
- S — ساختار مینرالوژیکی مواد اولیه
بهطور معمول، قابلیت پخت با اندازهگیری میزان آهک آزاد باقیمانده پس از پخت مواد اولیه در یک بازه زمانی مشخص (θ) و دمای معین (T) سنجیده میشود. در دمای بالاتر از ۱۳۰۰ درجه سانتیگراد، با تشکیل فاز مذاب، افزایش آهک آزاد نشاندهنده کاهش قابلیت پخت است.
قابلیت پخت معمولاً با یکی از دو روش زیر بیان میشود:
- تعیین میزان آهک آزاد در زمان ثابت (θ) و دمای مشخص — افزایش این مقدار = کاهش قابلیت پخت
- تعیین زمان لازم برای رسیدن آهک آزاد به مقدار کوچکتر یا مساوی ۲٪ در دمای ثابت — افزایش این زمان = کاهش قابلیت پخت
شاخصهای سنجش قابلیت پخت
اندیس پخت (Burnability Index)
اندیس پخت از رابطه زیر محاسبه میشود و بازه معمول آن بین ۲.۶ تا ۴.۵ است:
BI = C₃S / (C₄AF + C₃A) هرچه C₃S بیشتر و C₃A و C₄AF کمتر باشند، پخت مواد مشکلتر است
فاکتور پخت (Burnability Factor)
فاکتور پخت بر پایه سه پیشفرض اصلی تعریف میشود: با ثابت فرض کردن منیزیم و آلکالیها، مقایسه قابلیت پخت بر اساس LSF و SR انجام میشود؛ افزایش LSF و SR یا کاهش منیزیم و آلکالیها پخت را دشوارتر میکند؛ و تأثیر ۱٪ تغییر در منیزیم/آلکالیها معادل ۳٪ تغییر در مدول سیلیس است.
BF = LSF + 10·SR − 3(MgO + K₂O + 2Na₂O) بازه معمول: 104 < BF < 130 | مقدار بهینه: حدود 108
نکات کلیدی فاکتور پخت:
- پخت مواد با افزایش BF مشکلتر میشود
- تغییرات بیش از ۲ واحد در BF اثر قابلتوجهی بر شرایط بهرهبرداری میگذارد
- رسیدن BF به عدد ۳ واحد یا بیشتر، تغییرات محسوس ایجاد کرده و بر عمر نسوز اثر زیانبار دارد
روابط تجربی پیشبینی پختپذیری (Burnability Formulas)
علاوه بر شاخصهای بالا، روابط تجربی متعددی برای پیشبینی میزان آهک آزاد باقیمانده (CaOf) توسعه یافتهاند که هرکدام از دو بخش عوامل شیمیایی (Chemistry) و عوامل مینرالی (Mineralogy) تشکیل شدهاند.
| ردیف | منبع | رابطه | دما |
|---|---|---|---|
| 1 | F.L. Smith (دانمارک) | CaOf = 0.33(LSF−95) + 2(Ms−2.3) + 0.95Q45 + 0.56C125 | 1400°C |
| 2 | F.L. Smith (دانمارک) | CaOf = 0.31(LSF−100) + 2.18(Ms−1.8) + 0.73Q44 + 0.33C125 + 0.34NQ | 1400°C |
| 3 | F.L. Smith (دانمارک) | CaOf = 0.21(LSF−100) + 1.59(Ms−1.9) + 0.40Q44 + 0.22C125 + 0.08NQ | 1500°C |
| 4 | فوندال و کریستنسن | CaOf = 0.33·LSF + 0.018·Ms + 0.056·K + 0.93·Q − 0.346 | — |
| 5 | هولدربانک (سوئیس) | CaOf = 0.60·Q32 + 0.17·C90 + 0.33·KST + 1.56·Ms − 100 | — |
راهنمای نمادها:
- LSF: ضریب اشباع آهک
- Ms: مدول سیلیس
- K یا C125: درصد کلسیتهای بزرگتر از ۱۲۵ میکرون
- Q یا Q44/Q45: درصد کوارتزهای بزرگتر از ۴۴ یا ۴۵ میکرون
- Q32: درصد سیلیس آزاد بزرگتر از ۳۲ میکرون
- C90: درصد کلسیت بزرگتر از ۹۰ میکرون
- KST: ضریب اشباع آهک با احتساب MgO
نکته کاربردی مهم: تعیین دقیق قابلیت پخت مستلزم انجام همزمان آزمایشهای شیمیایی و مطالعات میکروسکوپی (مینرالوژیکی) مواد اولیه است. همچنین لازم است خوراک کوره در فراکسیونهای مختلف دانهبندی، جداگانه مورد مطالعه قرار گیرد.
واکنشپذیری (Reactivity): اساسیترین واکنش پخت
اندازهگیری میزان آهک آزاد یا ترکیبی، روشی متداول برای تعیین وضعیت واکنشهای صورتگرفته و کیفیت پخت مواد است. اساسیترین واکنش پخت، در دمای بالاتر از ۱۳۵۰ درجه سانتیگراد، واکنش تشکیل آلیت (C₃S) است:
CaO + C₂S → C₃S
عوامل مؤثر بر پختپذیری خوراک کوره
عوامل تعیینکننده کیفیت خوراک کوره را میتوان در دستههای زیر خلاصه کرد:
- ترکیب مینرالی مخلوط مواد اولیه
- ترکیب شیمیایی مخلوط مواد اولیه
- یکنواختی شیمیایی مواد (همگنسازی و بلندینگ)
- ترکیب دانهبندی مواد (نرمی و توزیع دانهبندی)
- شرایط حرارتی فرایند (دما، سرعت گرمکردن، زمان توقف)
- تأثیر اکسیدهای جزئی
۱. ترکیب مینرالی مخلوط مواد اولیه
مواد اولیه سیمان از یک مخلوط چندگانه تشکیل شدهاند که ترکیب آنها میتواند در دامنه وسیعی تغییر کند. حدود ۹۰٪ مواد تشکیلدهنده مواد خام همان اکسیدهای چهارگانه C، S، A و F هستند و ۱۰٪ باقیمانده شامل مواد جانبی است. مواد اولیه اصلی (خاک رس، سنگ آهک و مارل، سنگ سیلیس و آهن) در سه دسته طبقهبندی میشوند: ترکیبات اصلی، مواد اصلاحکننده، و مواد افزودنی.
مهمترین عامل مینرالوژی خوراک کوره، وجود سیلیس آزاد است — مجموعهای از مینرالها با رفتار حرارتی متفاوت اما آثار مشابه در فرایند پخت. توصیههای فنی، حد بحرانی حضور سیلیس آزاد را حدود ۴۵ میکرون (و برای فلدسپاتها حدود ۶۳ میکرون) بیان میکنند؛ مقدار کل سیلیس آزاد نیز باید به کمتر از ۳٪ محدود شود.
| ردیف | کانی | دمای تجزیه (°C) |
|---|---|---|
| 1 | کلسیت | ۸۵۰ تا ۹۲۰ |
| 2 | دولومیت | ۷۰۰ تا ۷۵۰ |
| 3 | کوارتز | حدود ۱۱۰۰ |
| 4 | گوتیت / لیمونیت | ۳۵۰ تا ۳۹۰ |
| 5 | هماتیت | ۵۵۰ تا ۷۵۷ |
| 6 | مگنتیت | ۶۰۰ تا ۹۰۰ |
| 7 | کلریتهای آهندار | ۳۳۰ تا ۵۰۰ |
| 8 | مونتموریلونیت | ۸۰۰ تا ۹۰۰ |
| 9 | کائولینیت | ۶۰۰ تا ۸۰۰ |
بر اساس نظریه هیلمن:
- در LSF=95: حداکثر ۵٪ کانیهای کربناته درشتتر از ۱۵۰ میکرون (کلسیت و دولومیت) مجاز است
- در LSF کمتر از ۸۹: این مقدار میتواند تا دو برابر افزایش یابد
- سایز بحرانی کاهش واکنشپذیری کلسیت و دولومیت: ۱۲۵ میکرون
- سایز بحرانی کاهش واکنشپذیری فلدسپات، کوارتز و کالسدونی: ۴۴ میکرون
۲. یکنواختی شیمیایی مواد (همگنسازی و بلندینگ)
عدم یکنواختی خوراک کوره باعث عدم تنظیم مدولها در دانهبندیهای مختلف میشود و منجر به مناطقی با LSF بالا و پایین در کنار هم میگردد. این ناهمگونی، بهرهبرداری غیریکنواخت و افزایش مصرف انرژی حرارتی را در پی دارد.
| ردیف | مدول | دامنه مجاز نوسان |
|---|---|---|
| 1 | LSF | ± ۱ |
| 2 | SR (SIM) | ± ۰.۰۵ |
| 3 | AR (AIM) | ± ۰.۰۵ |
در یک نمونه واقعی، نوسان CaCO₃ ورودی سیلو (Sin=0.8%) پس از عبور از سیلوی همگنسازی به Sout=0.1% کاهش یافت
چرا یکنواختی خوراک کوره اهمیت دارد؟
- تغییر حداقلی در سوخت و شرایط راهبری کوره
- کوتینگ پایدارتر و افزایش عمر نسوز
- کاهش گرفتگی پیشگرمکن و تشکیل رینگ
- کاهش درصد کلینکر نامنطبق
- کاهش حرارت مصرفی ویژه (kcal/kg)
- کیفیت یکنواختتر کلینکر خروجی
- بهبود قابلیت سایش کلینکر
- دستیابی به دانهبندی مطلوب در آسیاب سیمان با مصرف انرژی کمتر
۳. ترکیب دانهبندی مواد (نرمی و توزیع دانهبندی)
واکنشپذیری تشکیلدهندههای خوراک کوره زمانی محقق میشود که ابعاد مینرالها بهاندازه کافی کوچک شوند. هرچه ذرات کانیها درشتتر باشند، واکنشپذیری بهشدت افت میکند. برای کنترل صنعتی این پارامتر، معمولاً از الک ۹۰ میکرون استفاده میشود.
| ردیف | کانی | اندازه مجاز (میکرون) |
|---|---|---|
| 1 | کوارتز (SiO₂) | ۳۰ تا ۴۴ |
| 2 | کلسیت (CaCO₃) | ۱۰۰ تا ۱۲۵ |
| 3 | دولومیت CaMg(CO₃)₂ | ۱۲۵ تا ۱۵۰ |
| 4 | فلدسپات | حدود ۶۳ |
| 5 | شیل | ۵۰ تا ۲۵۰ |
افزایش اندازه ذرات آلومینا و سنگآهک تأثیر کمی بر پخت دارد، در حالی که افزایش اندازه ذرات کوارتز اثر قابلتوجهی بر افزایش آهک آزاد باقیمانده میگذارد. توزیع اندازه ذرات همچنین پارامتر تعیینکنندهای برای گلولهشدن کلینکر است.
مقایسه اثر نرمی آسیاب بر آهک آزاد (در LSF=97, Ms=2.7):
| ردیف | کمیت | مخلوط ریزآسیابشده | مخلوط درشتآسیابشده |
|---|---|---|---|
| 1 | باقیمانده روی الک ۹۰ میکرون | ۵.۱٪ | ۱۵.۹٪ |
| 2 | کوارتز (+۴۴ میکرون) | ۸٪ | ۱۱.۱٪ |
| 3 | آهک آزاد در ۱۴۰۰°C | ۶.۷٪ | ۹.۹٪ |
۴. تأثیر اکسیدهای جزئی
اکسیدهایی نظیر Na₂O، K₂O، SO₃، TiO₂ و Mn₂O₃ که مقدارشان در خوراک کوره کم است، بهعنوان اکسیدهای جزئی شناخته میشوند و میتوانند هم نقش مثبت و هم نقش منفی داشته باشند.
اثرات مثبت (بهبود Burnability):
- کاهش دمای ذوب
- ایجاد مذاب و کاهش ویسکوزیته آن
- افزایش سرعت نفوذ یونها
- تسریع تشکیل مذاب و افزایش سرعت حلشدن CaO
اثرات منفی (در صورت افزایش بیش از حد):
- کاهش C₃S و تثبیت C₂S
- تشکیل رینگ و بروز مشکلات کیفی
- کاهش فعالیت مؤثر CaO
- افزایش آهک آزاد (Free Lime)
مدولهای کیفی خوراک کوره
ضریب اشباع آهک (LSF)
در سال ۱۹۳۵، پروفسور Lea و همکارش Parker رابطه LSF را به شکل زیر اصلاح کردند:
LSF = (100 × CaO) / (2.8·SiO₂ + 1.18·Al₂O₃ + 0.65·Fe₂O₃) بازه ممکن برای کلینکر پرتلند: ۹۰ تا ۱۰۰ | بازه مطلوب: ۹۲ تا ۹۸
هر ۱٪ افزایش CaCO₃ در مواد خام، حدود ۲.۱۴٪ در C₃S قابلتشکیل و ۱۱.۶٪ در C₂S قابلتشکیل تأثیر میگذارد. در عمل، افزایش یک واحد در LSF معادل افزایش حدود ۲۰ درجه سانتیگراد در دمای پخت است. با عبور LSF از مرز ۹۷، پخت مواد دشوار میشود و افزودن سوخت اضافی نیز نمیتواند بهطور کامل مانع باقیماندن آهک آزاد شود.
مصرف حرارتی (kJ/kg cli) = 11·LSF + 755
در مقابل، پایین بودن LSF (کمتر از ۹۰)، ضمن کاهش آهک آزاد، به علت افزایش فاز مذاب در منطقه پخت، تمایل به ایجاد رینگ و شستهشدن کوتینگ را افزایش میدهد؛ کلینکر گلولهایشده و سختتر آسیاب میشود.
مدول سیلیس (SR یا Ms)
این مدول برای اولین بار توسط دکتر H. Kuhl معرفی شد:
SR = SiO₂ / (Al₂O₃ + Fe₂O₃)
در دمای پخت، سیلیس عمدتاً در فازهای جامد C₃S و C₂S حضور دارد و تنها مقادیر ناچیزی از اکسیدهای آهن و آلومینیوم را جذب میکند، چراکه این اکسیدها عمدتاً در فاز مذاب حضور مییابند. بنابراین، مدول سیلیس نمایانگر نسبت فازهای جامد به مایع در دمای پخت است.
اثرات افزایش SR به بالاتر از ۲.۵:
- افزایش استحکام اولیه و گرمای هیدراتاسیون سیمان
- کاهش مقاومت در برابر سولفاتها
- تمایل به گیرش سریع
- در SR بالاتر از ۳: افزایش خاکهایشدن کلینکر (Dusty Clinker) و تقویت رینگهای اسپوریت
اثرات کاهش SR به کمتر از ۲:
- کاهش فاکتور پخت (BF) و افزایش فاز مذاب
- کوتینگپذیری بهتر اما با نقطه ذوب پایینتر (شستهشدن بیشتر کوتینگ)
بهطور تجربی، افزایش ۰.۵ واحدی مدول سیلیس، دمای موردنیاز پخت را حدود ۵۰ درجه سانتیگراد افزایش میدهد.
مدول آلومین (AR)
این مدول نیز توسط دکتر H. Kuhl معرفی و بهصورت زیر تعریف شده است:
AR = Al₂O₃ / Fe₂O₃
با توجه به اینکه هر دو اکسید در دمای پخت تقریباً بهطور کامل ذوب میشوند، مدول AR مواد خام و فاز مذاب با یکدیگر برابرند. افزایش درصد اکسید آهن تا میزان ۲٪ باعث کاهش شدید ویسکوزیته فاز مذاب (در دمای ۱۴۵۰°C از حدود ۰.۱۶ به ۰.۱ پاسکالثانیه) میشود، در حالی که افزایش بیشتر آن (تا ۴٪) اثر خفیفتری دارد.
بهطور تجربی، افزایش ۰.۱ واحدی مدول آلومینیوم، دمای موردنیاز پخت را حدود ۱۰ درجه سانتیگراد افزایش میدهد.
فاز مذاب و نقش آن در پختپذیری
فاز مذاب عمدتاً از ترکیبات C₃A، C₄AF، ترکیبات حاوی قلیاییها و سولفاتها تشکیل شده و نقش محیط انتقال یونها را ایفا میکند. درصد مذاب در دمای ۱۴۵۰ درجه سانتیگراد را میتوان با رابطه زیر تخمین زد:
%LIQ(1450°C) = 3.00·A + 2.25·F + Σ , Σ = MgO + K₂O + Na₂O + SO₃
در دمای حدود ۱۲۵۰ درجه سانتیگراد، فاز مذاب تشکیل شده و باعث تسریع انتقال یونها، تسریع واکنش CaO با SiO₂، و تسهیل تشکیل C₃S میشود. مقدار مطلوب فاز مذاب معمولاً بین ۲۰ تا ۲۸ درصد است: فاز مذاب کم منجر به کندی واکنشها، و فاز مذاب زیاد منجر به تشکیل رینگ و گلولهشدن میشود.
علاوه بر مقدار فاز مذاب، ویسکوزیته آن نیز اهمیت زیادی دارد. مذاب با ویسکوزیته بالا، انتقال یونها و سرعت واکنشها را کند میکند. حضور Fe₂O₃ با کاهش ویسکوزیته مذاب، سیالتر شدن آن و تسریع واکنشها را در پی دارد.
نمودار «Burnability Index بر حسب درصد فاز مذاب و دما» نیز سه ناحیه مجزا را نشان میدهد: Easy Burning (پخت آسان)، Normal Burning (پخت معمولی) و Hard Burning (پخت دشوار) — که با ترکیب دمای پخت و درصد فاز مذاب موجود مشخص میشوند.
روشهای عملی ارزیابی و کنترل خوراک کوره
خوراک مناسب کوره باید سه مشخصه اصلی داشته باشد:
مشخصات خوراک مناسب کوره:
- ترکیب شیمیایی و مینرالوژی بهینه
- یکنواختی با حداقل نوسان
- توزیع دانهبندی مناسب
شاخصهای عملی برای تشخیص وضعیت پخت در بهرهبرداری روزانه عبارتاند از دمای زون پخت، میزان آهک آزاد، مصرف سوخت، کیفیت فازهای کلینکر و پایداری شعله و بستر مواد.
بحث و جمعبندی تحلیلی
بررسی همزمان مدولهای کیفی (LSF، SR، AR) و شاخصهای پخت (BI، BF) نشان میدهد این پارامترها مستقل از یکدیگر عمل نمیکنند، بلکه بهصورت سیستمی بر ترکیب فازی کلینکر اثر میگذارند.
| ردیف | افزایش این مدول | اثر بر C₃S | اثر بر C₂S | اثر بر فاز مذاب (C₃A+C₄AF) |
|---|---|---|---|---|
| 1 | LSF | افزایش | کاهش | تقریباً ثابت |
| 2 | SR | افزایش نسبی | کاهش نسبی | کاهش |
| 3 | AR | تأثیر محدود | تأثیر محدود | تغییر نسبت C₃A/C₄AF به نفع C₃A |
سیستم پخت زمانی بهترین قابلیت پخت را دارد که: CaO بهراحتی در مذاب حل شود، C₂S سریع به C₃S تبدیل شود، مذاب ویسکوزیته مناسب داشته باشد و فاصله ذرات کم باشد
سوالات متداول
بازه بهینه LSF برای کلینکر پرتلند چقدر است؟
تفاوت اندیس پخت (BI) و فاکتور پخت (BF) چیست؟
چرا سیلیس آزاد درشتدانه برای پخت مضر است؟
مقدار مطلوب فاز مذاب در دمای پخت چقدر است؟
همگنسازی خوراک کوره چه تأثیری بر مصرف انرژی دارد؟
جمعبندی
قابلیت پخت خوراک کوره سیمان پارامتری چندبعدی است که از تعامل عوامل شیمیایی، مینرالوژیکی، فیزیکی و حرارتی شکل میگیرد. کنترل همزمان مدولهای LSF، SR و AR در بازههای توصیهشده، به همراه کاهش نوسانات شیمیایی از طریق همگنسازی مؤثر و کنترل دقیق دانهبندی سیلیس آزاد و کلسیت درشتدانه، مسیر عملی برای دستیابی به پخت اقتصادی، کاهش مصرف انرژی حرارتی ویژه و بهبود پایداری کیفیت کلینکر است.
